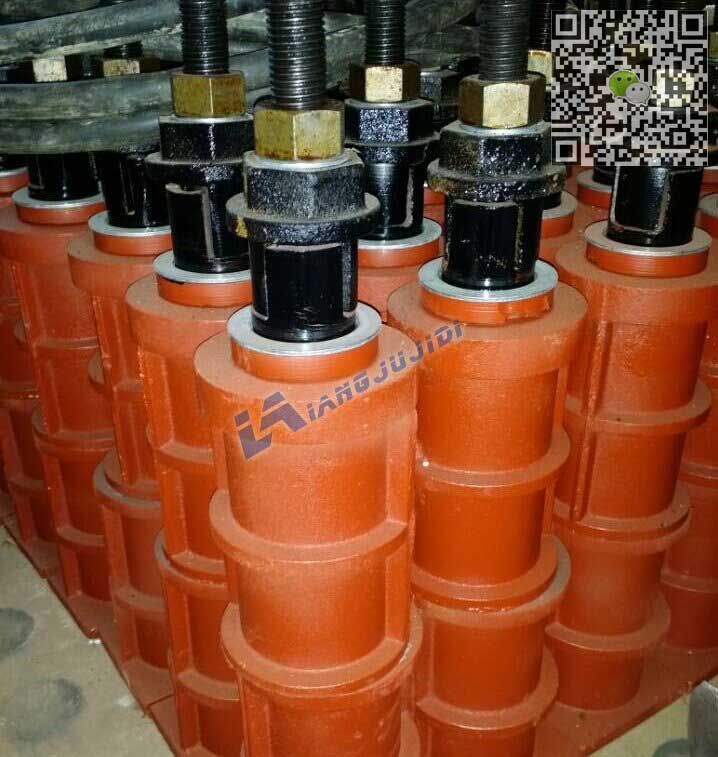

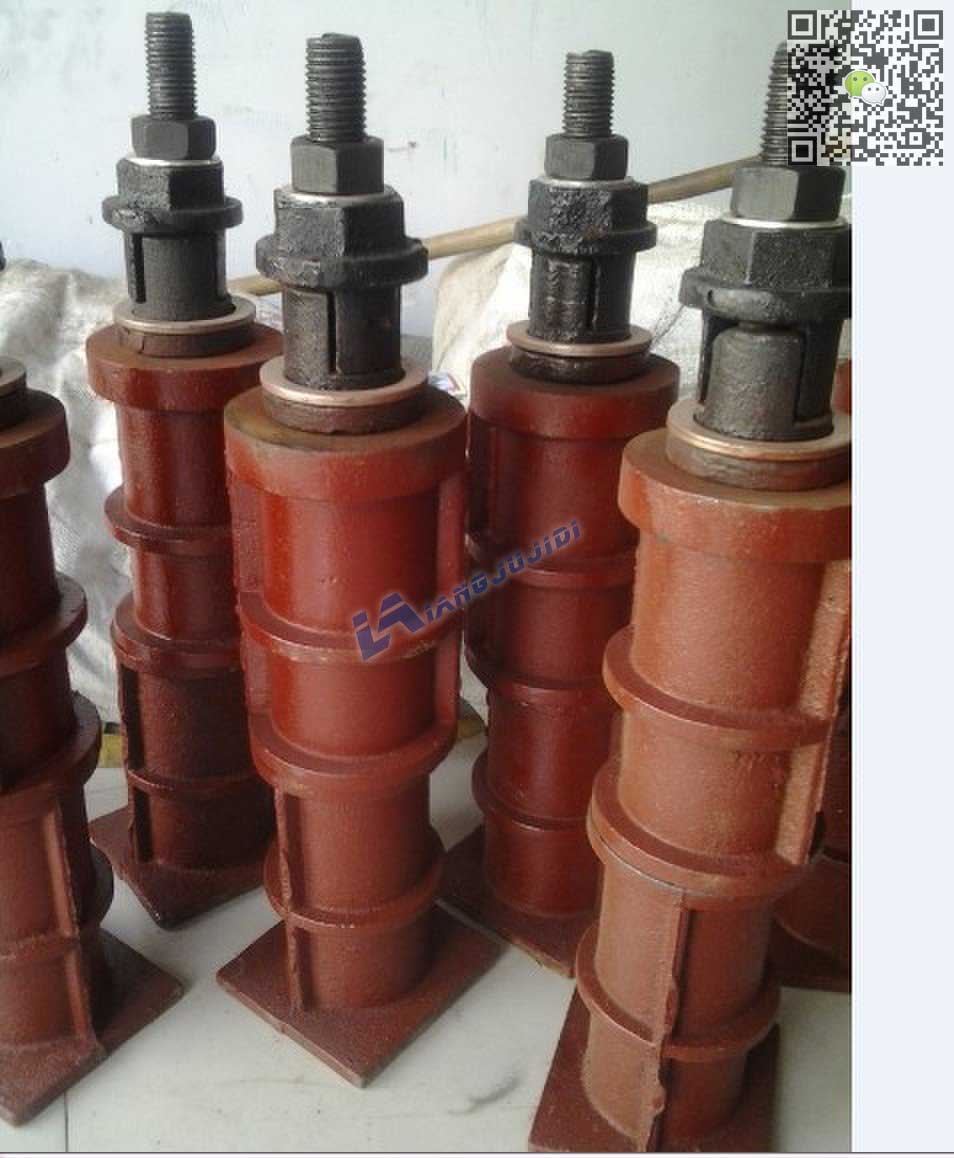

地锚器

地锚器又称平板调整螺栓,用于机床设备,平板平台的支撑安装,调整水平.主要用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动.
技术咨询热线:0317-8259505 15720412505
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

地锚器概述及技术参数:

地锚器又称平板调整螺栓,用于机床设备、平板平台的支撑安装、调整水平。
主要用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动。
产品有固定式和移动式地锚器优点:
地锚器所承受的压力较大;
地锚器上调、下压调整起来特别方便;
用地锚器做调整工具,一旦平台需要更换位置,那么平台可以随时移走。
地锚器对于平台表面破坏面积小。原始的调整螺栓,它对平台的表面破坏面积大;
地锚器可以进行多次调整,因为平台的使用频率比较高,平台本身精度肯定会降低,这时我们可以随时用地锚器来调整精度,而普通的调整螺栓最致命的缺点就是一旦平台精度出现偏差将无法用它进行二次调整;
一、地锚器型号和规格:
  型号 每个最大承载
  (kg) A
  (mm) B
  (mm) D
  (mm) d
  (mm) 升降调节范围
  SV78-100 300 75 43 φ100 M16 8
  SV78-125 600 85 50 φ125 M18 10
  SV78-165 1000 110 65 φ165 M20 12
  SV78-210 1500 138 77 φ210 M24 15
二、地锚器优点:
  1.地锚器所承受的压力较大;
  2.地锚器对于平台表面破坏面积小。原始的调整螺栓,它对平台的表面破坏面积大;
  3.地锚器上调、下压调整起来特别方便;
  4.地锚器可以进行多次调整,因为平台的使用频率比较高,平台本身精度肯定会降低,这时我们可以随时用地锚器来调整精度,而普通的调整螺栓最致命的缺点就是一旦平台精度出现偏差将无法用它进行二次调整。
  5.用侧顶地锚器做调整工具,一旦平台需要更换位置,那么平台可以随时移走。
三、地锚器选用方法:
  按设备原有支承数,参照上表中每个垫铁最大承载量选用所需型号.例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg,若选用SV78-100型已超载,故应选用SV78-125型为适合。
四、地锚器用途:
  机床设备、平板平台的支撑安装、调整水平.用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动。

用地锚器调整铸铁平台的步骤
  地锚器主要由锚体、调整螺栓、调整螺母组成。地锚器又称平板调整螺栓,用于机床设备、大型组装平台,大型铺地平板,大型拼装平台的支撑安装、调整水平,使多块平台能调整成一个平面度,比垫铁好调、方便、不易变动。
  地锚器安装到平台的主要步骤是:
  一、先把地锚器的小螺母拧下拿出上垫,然后把平台支承螺母松开松到看不到螺栓的螺纹为止。
  二、把大型铸铁平台用吊车吊起把地锚器螺杆穿入铸铁平台的预留地锚器孔中,然后拧上地锚器螺母。
  三、把铸铁平台和地锚器慢慢的放入预留的地坑中,地锚器要全部在地锚器地坑中间位置。
  四、铸铁平台放到一定高度后,从平台的地锚器孔的位置向地锚器地坑中灌入灌浆料,等48小时,等水泥达到90%以上强度的时候开始细调地锚器,使铸铁平台精度达到预期目标。
  五、铸铁平台精度调整好后,半年后要检验精度,如果有偏差再调试一下。以后每一年检查调试一次。

怎样使用地锚器安装铸铁平板
  安装铸铁平板根据厂方需求,地基图来确定铸铁平板安装位置,安装铸铁平板有几种方法:
  一、地锚器:用地锚器安装平台,铸铁平板工作面预留出地锚器孔、灌浆孔,地锚器标准总长750mm,根据平台尺寸大小,地锚器用的数量不等。平台下面留出地锚器孔,把平台固定好,四角调好水平,然后再铸铁平板表面灌浆孔灌入水泥和灌浆料,凝固48个小时,可以调试,如果对接平台、组装平台,更要慎重。调好对角线、平行线从一侧平台上找出水平,放好合像水平仪,使对接平台、组装平台水平一致,才能达到合格。
  二、采用直径30mm地脚螺栓,在铸铁平台筋底加上调整螺栓的螺栓孔,配上42mm螺母,固定好,螺栓标准长度650mm,其余部分稳定在水泥里面,固定好平台的四个角,平台工作面紧固螺栓向下调整,也能达到需要的精度,但没有地锚器效果好,螺栓支撑力小,没有地锚器力量大,稳固性好,螺栓能起到一定的作用。

地锚器和机床垫铁相比有以下使用优点 :
(1)地锚器用于大型设备的调整,地锚器所承受的压力较大;。
(2)地锚器对于平台表面破坏面积小。
(3)地锚器上调、下压调整起来特别方便;。
(4)地锚器可以进行多次调整,因为平台在长期使用中本身精度肯定会降低,这时我们可以随时用地锚器来调整精度。
(5)平台如果需要更换位置,用地锚器作调整工具,移动非常方便。
地锚器的适用范围:用于大型组装平台,大型铺地平板,大型拼装平台等的调整水平用,使多块平台能调整成一个平面度,比垫铁好调,方便,不易变动
