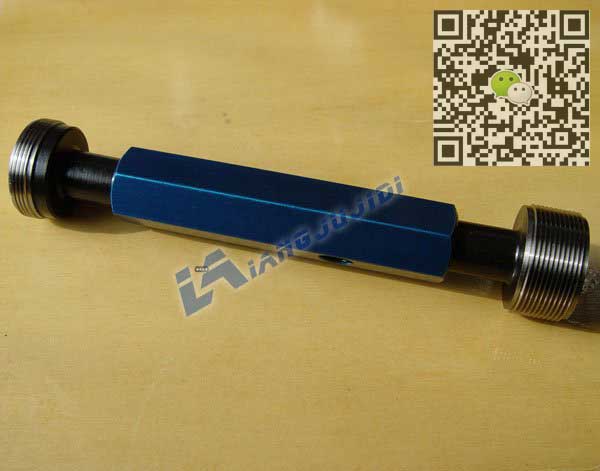

美标统一螺纹塞规 牙型角60° 锥度为0,包括:UN统一螺纹,UNC统一粗牙螺纹,UNEF统一超细牙螺纹,UNF统一细牙螺纹,UNS特殊系列的统一螺纹等.
技术咨询热线:0317-8259505 15720412505
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

美标统一螺纹塞规(螺纹通止规)概述及技术参数:


美标统一螺纹塞规(螺纹通止规) 牙型角60° 锥度为0,包括:UN统一螺纹,UNC统一粗牙螺纹,UNEF统一超细牙螺纹,UNF统一细牙螺纹,UNS特殊系列的统一螺纹等。

美标统一螺纹量规的标注方法和使用方法
一、美标统一螺纹量规的标注方法:
在美标中一般螺纹是这样标注

0.25–20UNF–2A以前又为1/4–20UNF–2A

①②③④

①--公称直径(现在多以小数表示基本大径,单位:inch)

②--每英寸牙数(即螺距)

③--螺纹系列代号

④--螺纹等级代号

注:

①的数值小于1/4in的小直径系列为公称直径代号,不是公称直径的英寸值,用0,1,2,3,4,5,6,8,10,12十个号码,来表示。

代号为0,1,2,3,4,5,6,8,10,12的螺纹大径(in)分别为:

0.060,0.073,0.086,0.099,0.112,0.125,0.138,0.164,0.190,0.216;

二、美标螺纹统一量规代号:(螺纹牙型角60度)ThreadofAmericanstandard(Threadpitchshapeangle60°

UNC----统一制粗牙螺纹(代替NC)Unifiedcoarsepitchthread(InsteadofNC)

UNF----统一制细牙螺纹(代替NF)Unifiedfinepitchthread(InsteadofNF)

UNEF----统一制超细牙螺纹Unifiedsuperfinepitchthread

UN-----统一制不变螺距螺纹Unifiedthread

UNS----统一制特殊螺纹UnifiedSpecialthread

NPT----一般用途锥管螺纹(旧代号Z;K)Taperpipethreadforgeneralpurpose(OldthreadcodeZ,K)

NPSC----管接头直管内螺纹Internalstraightpipethreadforconnection

NPSM----设备上自由配合,机械连接用直管螺纹Straightpipethreadforgeneral

purpose

NPTF----干密封锥管螺纹Drysealtaperpipethread

NPSF----干密封燃油直管螺纹Drysealstraightpipeinternalthread


螺纹代号说明示例:

1/4-20UNC

1/4-公称直径1/4

20-每寸20牙

UNC-美标统一制粗牙螺纹

再举个例子

1-14UNS2B

1表示:公称直径,即螺纹的大径尺寸,也可以用分数值、螺纹号码或等值小数表示。

14表示:每英寸的牙数(即螺距),表示25.4MM(即1英寸)内有效牙数,(螺距计算方法=25.4MM÷牙数)

UNC表示:它是统一螺纹系列中一种螺纹,统一螺纹可分为UN、UNS、UNEF、UNC、UNF

2表示:螺纹精度等级,有1、2、3级,3级为无间隙配合,用于精度要求高场合;2级为一般用途的螺纹紧固件;1级为配合后螺纹间隙大。
B表示:内螺纹(若是A则表示外螺纹)
三、美标统一螺纹量规的使用;
对统一美制螺纹,外螺纹有三种螺纹等级:1A、2A和3A级,内螺纹有三种等级:1B、2B和3B级,全部都是间隙配合。等级数字越高,配合越紧。在美制螺纹中,偏差仅规定1A和2A级,3A级的偏差为零,而且1A和2A级的等级偏差是相等的。等级数目越大公差越小。
1、1A和1B级,非常松的公差等级,其适用于内外螺纹的允差配合。
2、2A和2B级,是美制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。
4、对外螺纹来说,1A和2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%,对内螺纹来说,2B级公差比2A公差大30%。1B级比2B级大50%,比3B级大75%。
5、检验美制工件内螺纹1B、2B、和3B的通端螺纹塞规尺寸和偏差完全相同。因此通端螺纹塞规可以不标公差代号。当然,也可以把标有上述某一公差代号的通规用于检验其余工件的内螺纹,也就是1B、2B、3B的通端螺纹塞规相互通用。检验工件外螺纹1A、2A的通端螺纹环规尺寸和偏差完全相同。因此1A和2A的通端螺纹环规相互通用。
