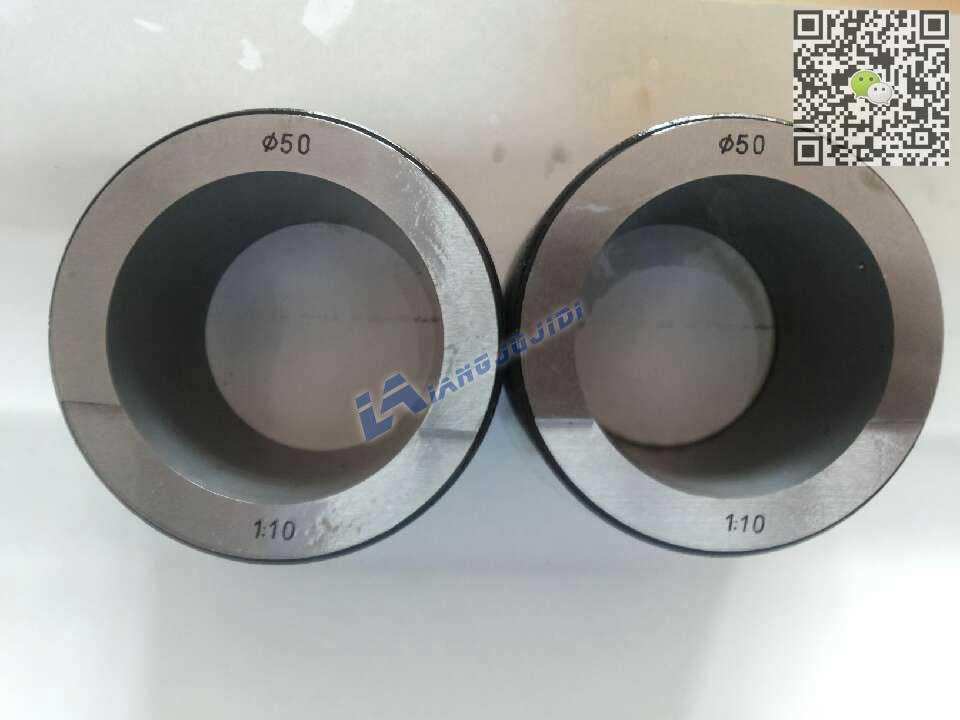

外径锥度环规

外径锥度规是根据机床检测的特殊需要制作的一种特殊量规,是专门检测外径的一种量规.外径锥度规的出现让机床的检验工作更加的准确.
技术咨询热线:18713641100 18713641100
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

外径锥度环规概述及技术参数:

  外径锥度规是根据机床检测的特殊需要制作的一种特殊量规,是专门检测外径的一种量规。外径锥度规的出现让机床的检验工作更加的。尤其是我们公司生产的外径锥度规在客户中反响很好。得到了广大客户的信赖。

  外径锥度规主要用于检验产品的外径锥度和接触率,属于专用综合检具。外径锥度环规由工作环规和校对塞规组成,校对塞规用于校准工作环规。由于涂色锥度环规的设计和检测都比较简单,故在工件测量中得到普遍使用。我公司根据客户提供的数据加工定做。订货时应提供图纸或外锥相关参数。

锥度环规是一种检验工件外锥体的精密检具,主要用于涂色检验外锥体的接触率,锥度环规的设计和检测都比较简单,故在工件测量中得到普遍使用。
锥度环规种类
1、BT(JT、ISO)405060 都是7:24 用于铣镗床主轴连接用,主要是定位、快换刀具自动换刀用;
2、莫氏锥度主要用于车床和钻床;莫氏锥度,有0,1,2,3,4,5,6共七个号,锥度值有的变化,每一型号公称直径大小分别为9.045,12.065,17.78,23.825,31.267,44.399,63.348。主要用于各种刀具(如钻头、铣刀)各种刀杆及机床主轴孔锥度。
莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.
3、锥销1:50用于固定零件,传递扭矩及轴向力。1:50的定位锥销,工具圆锥等都是为了拆卸定们方便,防止零件连接错位。是一个锥度的国际标准,用于静配合以定位。由于锥度很小,利用摩擦力的原理,可以传递的扭距,又因为是锥度配合,所以可以方便的拆卸。在同一锥度的范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻,如果使用中需要拆卸钻头磨削,拆卸后重新装上不会影响钻头的中心位置。
4、锯主轴皮带轮端用1:20锥度
5、零件带锥度,大多是为了便于拆卸和定位的方便,如弹性联轴器的柱销上的圆锥和锥孔都是1:10的锥度;
6、齿轮减速器的高速轴端也是1:10的锥度,都是为了便于拆卸。
4、公制锥度,以大端直径标注.主要用于较大主轴锥度,刀套,刀杆。
号数 锥度C 外锥大径基本尺寸D
0 1:19.212 9.045
1 1:20.047 12.065
2 1:20.020 17.78
3 1:19.922 23.825
4 1:19.254 31.267
5 1:19.002 44.399
6 1:19.180 63.348
锥度C与圆锥角α的关系为:  C=2Xtg(α/2)
