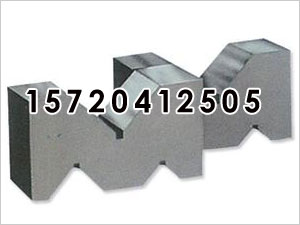

V型铁用于钳工划线时支承工件，分不带夹紧装置和带夹紧装置的v型铁。
不带夹紧v型铁的基本尺寸 mm
|
N |
D |
L |
B |
H |
h |
|
50 |
15~60 |
100 |
50 |
50 |
26 |
|
90 |
40~100 |
150 |
60 |
80 |
46 |
|
120 |
60~140 |
200 |
80 |
120 |
61 |
|
150 |
80~180 |
250 |
90 |
130 |
75 |
|
200 |
100~240 |
300 |
120 |
180 |
100 |
|
300 |
120~350 |
400 |
160 |
250 |
150 |
|
350 |
150~450 |
500 |
200 |
300 |
175 |
|
450 |
180~550 |
500 |
250 |
400 |
200 |
V型铁的分类：检验Ｖ型铁、划线Ｖ型铁、多口V型铁、单口V型铁。
V型铁的用途：用于轴类检验，校正，划线，还可用于检验工件垂直度，平行度。精密轴类零件的检测、划线、定仪及机械加工中的装夹。
v型铁的制造标准：按国家GB4972-85标准制造铸铁V型架按JB/T8047-95标准制造，采用HT200材质，一般成对供应。
V型铁的材质分类：
铸铁V型铁的材质可以分为球铁和灰铁两类
V型架的承载要求：
V型架的承载是指V型架单位面积承受的重量后，V型架的变形挠度。为了便于理解，我们可以看作V型架放好工件后，在不影响正常使用的情况下，V型架所能够承受的压力。
v型铁按机械行业标准JB/T8047-95制造，v型铁材质选用高质量灰铁HT200。V型块按材质分为球铁V型架和灰铁V型架，一般球铁V型架的使用场合相对于灰铁材质的来说比较少，大多数用于研磨V型架等；灰铁V型架的使用就比较广泛了，而且灰铁V型架V型块成本较低、生产周期短，工艺简单、经久耐用，是制造商和用户的首选。
| 规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 | |||||||||||
| 精度等级（μm） | ||||||||||||||||
| 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | ||
| Ⅰ型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
| 60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
| 105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
| 150×150×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
| Ⅱ型 | 100×100×100 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
| 200×200×100 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | ||||||||||
| Ⅲ型 | 200×125×100 | 2 | 4 | 6 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
| 300×180×125 | 2.5 | 5 | 8 | 5 | 10 | 20 | 5 | 10 | 20 | 10 | 20 | 40 | 10 | 10 | 20 | |
| Ⅳ型 | 40×30×30 | 0.8 | 1.5 | 2 | 4 | |||||||||||
| 60×60×60 | 1 | 2 | 3 | 6 | ||||||||||||
| 100×100×100 | 1.2 | 2.5 | 4 | 8 | ||||||||||||
