圆形定盘

圆形定盘材料为高强度铸铁HT20-40,工作面硬度为HB770-240.经过两次处理(人工退火600°-700°和自然时效2-8年),使圆形定盘的精度稳定,耐磨性能好.
技术咨询热线:18713641100 18713641100
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

圆形定盘概述及技术参数:

圆形定盘介绍:
  圆形定盘材料为高强度铸铁HT20-40,工作面硬度为HB770-240.经过两次处理(人工退火600°-700°和自然时效2-8年),使圆形定盘的精度稳定,耐磨性能好。圆形定盘适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准。圆形定盘检查零件的尺寸精度或形状偏差,并作紧密划线,在机械制造中也是不呆缺少的基本工具。
圆形定盘精度:
  按标准计量检定规程执行,分别为0,1,2,3级四个级别。
  0级1级定盘定盘在每边为25㎜平方的范围内不少于25点。
  2级定盘定盘在每边为25㎜平方的范围内不少于20点。
  3级定盘定盘在每边为25㎜平方的范围内不少于12点。
圆形定盘质量要求:
  圆形定盘工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

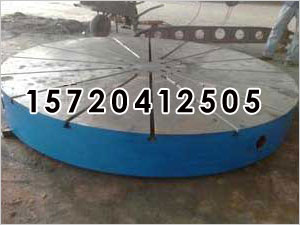

  圆形定盘是用于工件检测或划线的平面基准器具。外形如图所示。这义表明了平板的性质、功能和用途。
  圆形定盘是以固定形式复现量值的器具,它是实物量具。
  圆形铸铁定盘工作面常作为平面基准,用来校对和调整其他测器具或作为标准与被测件进行比较,专门用于形位误差和测量,因此它是形位误差测量器具。
圆形定盘使用注意事项:
  圆形定盘在使用时要先进行安装调试。然后,把定盘的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和定盘的工作面有过激的碰撞,防止损坏定盘的工作面;工件的重量更不可以超过定盘的额 定载荷,否则会造成工作质量降低,还有可能损坏定盘的结构,甚至会造成定盘变形,使之损坏,无法使用。



规格(长×宽)

     精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750
