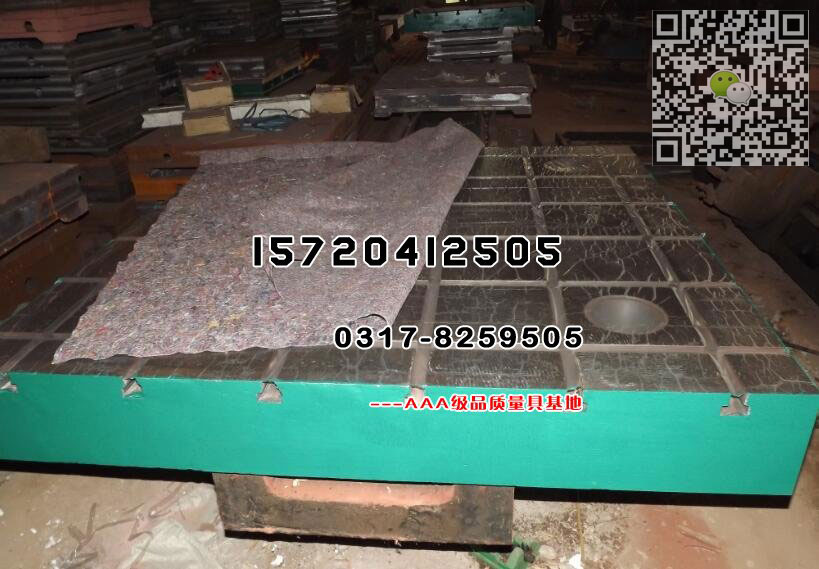

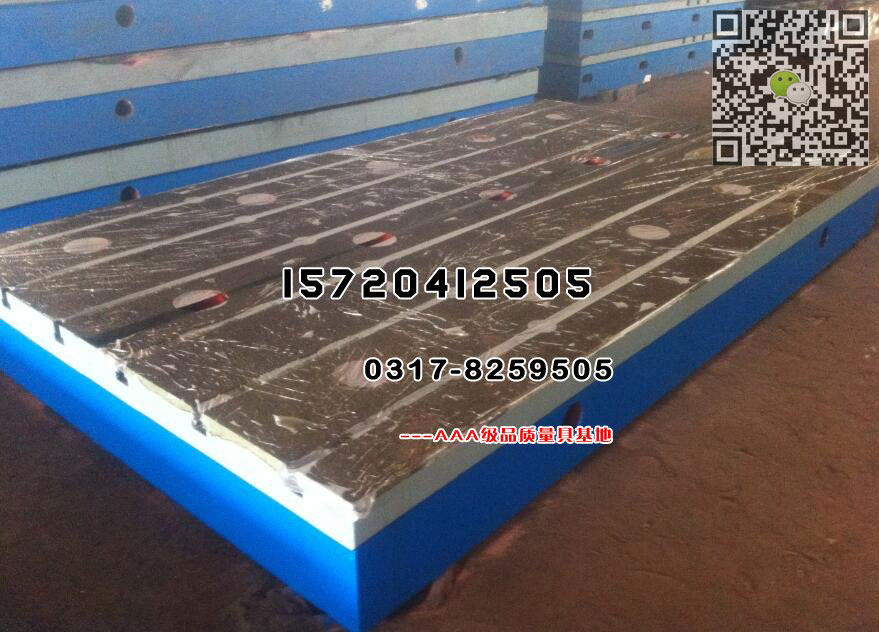

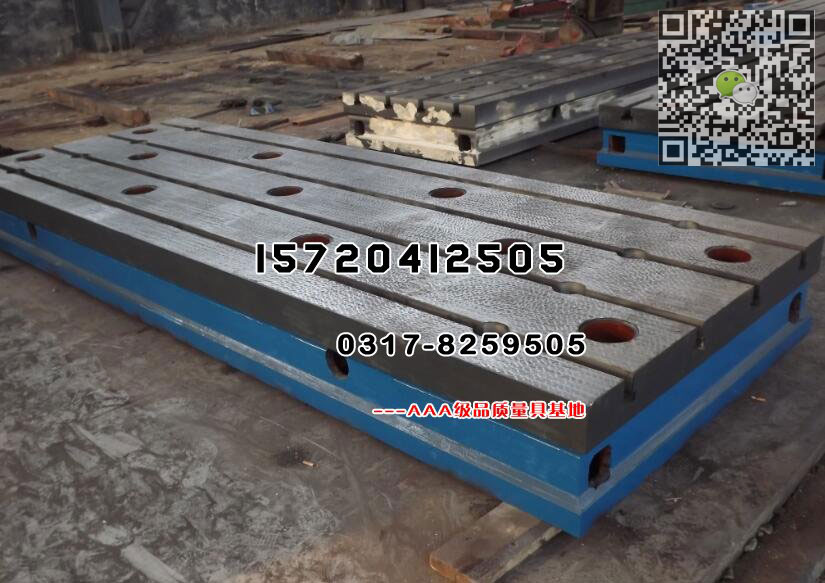

铸铁定盘,T型槽定盘

铸铁定盘按结构分为筋板式和箱体式;按用途分为检验定盘,划线定盘和压砂定盘;按准确度级别分为00,0,1,2,3级定盘,其中2级以上为检验定盘,3级为划线定盘.
技术咨询热线:0317-8259505 15720412505
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

铸铁定盘,T型槽定盘概述及技术参数:




铸铁定盘分类
  铸铁定盘按结构分为筋板式和箱体式;按用途分为检验定盘、划线定盘和压砂定盘;按准确度级别分为00、0、1、2、3级定盘,其中2级以上为检验定盘,3级为划线定盘。
铸铁定盘规格:
  铸铁定盘的整体规格大为4米×8米,大于此规格可以多块拼接,使用磨损后,可以重新修刮恢复其精度,可用涂色法检验零件平面度,具有准确、直观、方便的优点。
  ①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂定盘)精度为0级、1级、2级。
  ②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研定盘)精度为1级、2级、3级。
  ③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研定盘)精度为2级、3级、精刨。
  ④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

T型槽铸铁定盘使用说明:
   1、使用前用无腐蚀性汽油,将工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用。
   2、温度变化会使测量产生误差,应在20±5℃范围内使用。
   3、使用时用水平仪调整到水平,使支点均匀分布各支点上。
   4、用时小心、严防碰撞。
   5、用完后擦净,涂无水酸性的防锈油,覆盖防潮纸,置于清洁干燥处存放。
   6、周检期:长周检期一年。
铸铁定盘适用:
   在经过刮研的铸铁定盘上推动表座、工件比较顺畅,无发涩感觉,方便了测量,保证了测量准确度。适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。

标准T型槽铸铁定盘的相关参数:

规格(长X宽)mm

精度等级

高度mm

0

1

2

3

平面度公差(μm)

100×100

4.6

9.0

18



50

100×200

4.9

9.8

19.6



50

200×200

5

10

20.5



50

200×300

5.5

11

22



50

300×300

5.5

11

22

&
