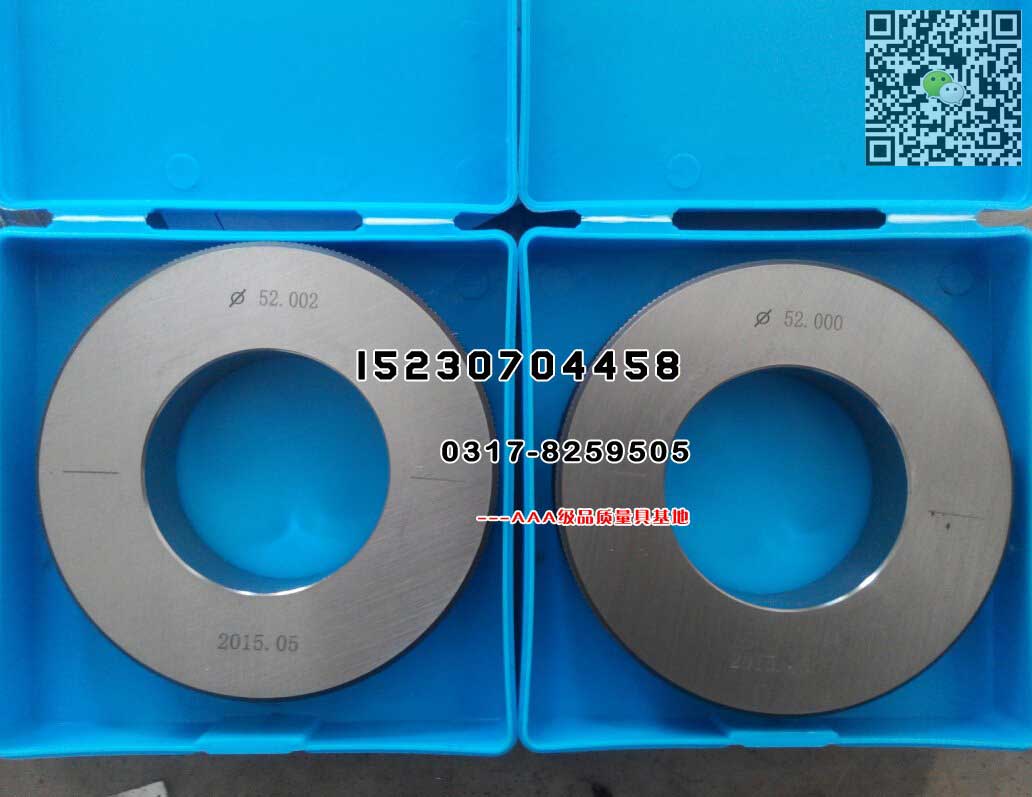

内孔对表环,内孔对表环规

内孔对表环可作为尺寸基准,亦可作为比较测量用,还可直接用于校验用.内孔对表环材质为T10,经过热处理,渗碳等工艺,硬度为HRC58-62°.内孔对表环:是用于校正量具的不足的一种具有特定尺寸及属性的圆环.用于内径千分尺,内径表的快速调零.每个内孔对表环上都标有实际刻度内径.
技术咨询热线:18713641100 18713641100
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

内孔对表环,内孔对表环规概述及技术参数:

基本概况

  内孔对表环是一种用来测量工件尺寸的精密量具,可作为尺寸基准,也可作为比较测量用,还可直接用于校验用,可根据用户需求定做各种规格内孔对表环。
  内孔对表环可作为尺寸基准,亦可作为比较测量用,还可直接用于校验对表时使用,可接受订做特殊规格型号环规。
  校对光滑专用环规可作为尺寸基准,亦可作为比较测量用,还可直接用于校验用。
  内孔对表环可作为尺寸基准,亦可作为比较测量用,还可直接用于校验用。内孔对表环材质为T10,经过热处理,渗碳等工艺,硬度为HRC58-62°。
  内孔对表环:是用于校正量具的不足的一种具有特定尺寸及属性的圆环。用于内径千分尺、内径表的快速调零。每个内孔对表环上都标有实际刻度内径。
内孔对表环实际尺寸与公称值之间的公差
   直径1-45mm的内孔对表环、公差为±0.01mm
  直径50-300mm的内孔对表环、公差为±0.02mm
  直径.1"-1.8"DIA.的内孔对表环、公差为±.0004"
  直径2"-12"DIA.的内孔对表环、公差为±.0008"
内孔对表环圆柱度
   直径1-60mm的内孔对表环、公差为1.0μm
  直径62-90mm的内孔对表环、公差为1.5μm
  直径100-150mm的内孔对表环、公差为2.0μm
  直径175-225mm的内孔对表环、公差为2.5μm
内孔对表环
   直径250-300mm的内孔对表环、公差为3.0μm
  直径.1"-2.4"的内孔对表环、公差为.00004"
  直径2.5"-3.6"的内孔对表环、公差为.00006"
  直径4"-6"的内孔对表环、公差为.00008"
  直径7"-9"的内孔对表环、公差为.00010"
  直径10"-12"的内孔对表环、公差为.00012"
内孔对表环应用
内孔对表环直径在卧式光学计(或测长机)上用4等量块与量块附件组成的内尺寸以比较法测量,或用孔径测量仪测量。应测量校对环规上、中、下三个截面,每个截面应在相互垂直的2个直径方向上进行,以环规中间截面的实际尺寸作为校准结果,测得6个尺寸中大值与小值之差即为直径变动量。内孔对表环 - 标准环规检定规程 按JJG894标准环规检定规程的规定,100mm以下标准环规的直径尺寸允差即便是高等级的1等标准环规也已经是±1.5μm和±2.0μm,已经大于或者等于被检孔径千分尺的示值误差允许值±1.2μm和±2.0μm似乎不可用。但是,如果认真看一下JJG894就会发现标准环规的直径变动量只有0.15μm以下,锥度在0.4μm以下,合成后为0.43,是孔径千分尺示值误差允许值2.4(即±1.2μm的全宽)的1/5以下,且由该检定规程表11知直径测量不确定度为0.1+1L=0.2μm,无论怎么说都满足我们常说的三分之一原则要求。需要采取的具体措施是,要求检定单位给出标准环规的直径修正值,只要以修正后的环规尺寸校准孔径千分尺,也就不存在什么问题了。
内孔对表环包装
一般采用木箱或纸箱。
内孔对表环用途
内孔对表环是以指定位置垂直于轴线的中截面内孔直径作为工作长度的高准确度尺寸量具,通过它对测孔仪器及量具进行检定和校准。
内孔对表环特点
 高品质合金钢制成,非常坚固;稳定的螺纹面是按照严格的质量控制程序制成,以确保高质量,提高磨损寿命;环规按照外观上可以分为:内孔对表环也叫光环规、内孔对表环、平行内孔对表环等;按照用途以及制造标准的不同可以分为:标准环规、SK标准环规、德国标准环规、管用环规等;按照制造材料的不同亦可有陶瓷环规以及金属环规之区别。
规适用范围
根据制造精度和测量不确定度分为1,2,3三个等级,各种标准环规适用范围如下:
  A.等标准环规用于校准检定2等标准环规的仪器,或作为高精度气动量仪、电子塞规标定、校准之用。
  B.等标准环规用于测长机及卧式测长仪内测尺寸校准,或作不确定度在1-2微米的气动量仪、电子塞规标定、校准之用。
  C.等标准环规用于内径表、内径千分尺或响应精度的气动塞规及电子塞规校准之用。

对表量规内孔对表环内孔对表环。内孔对表环主要用于校对内径百分表,内孔对表环材质主要是轴承钢,硬度达到58-62度,按照标准生产,得到质量认证及生产许可证,精度质量有保证行销。
